铜及其合金的钎焊性

铜及铜合金通常可分为纯铜、黄铜、青铜和白铜四大类。它们的钎焊性主要取决于表面氧化膜的稳定性及钎焊加热过程对材料性能的

1纯铜的钎焊性

在纯铜的表面可能形成氧化铜和氧化亚铜两种氧化物。这两种铜的氧化物容易被还原性气体还原，也容易被钎剂去除。因此，纯铜的钎焊性是很好的。为防止氢脆现象，不能在含氢的还原气氛中进行钎焊。

2黄铜的钎焊性

黄铜中锌的含量小于15%时，表面氧化物基本由Cu2O组成，仅有微量的ZnO；当锌含量大于20%时，其氧化膜主要由ZnO组成。ZnO虽然比较稳定，但也不难去除。

锰黄铜表面的氧化锰比较稳定，很难去除；铝黄铜表面的氧化膜更难去除，应采用活性强的钎剂，以保证钎料的润湿性。铅黄铜中当铅含量高达3%后，在钎焊温度下铅会渗出表面而恶化钎料的润湿和铺展，同时，铅黄铜还有自裂倾向。

3青铜的钎焊性

锡青铜表面生成两种氧化物：内层氧化物中有SnO2；外层主要是铜的氧化物。镉青铜表面往往有CdO存在。SnO2和CdO均易清除。硅青铜表面有SiO2产生。铍青铜表面生成稳定的BeO氧化物。铬青铜表面上可能形成Cr2O3。氧化硅、氧化铬和氧化铍虽然比较稳定，但不难去除。而铝的质量分数超过10%的铝青铜表面可能形成Al2O3比较难去除，必须采用专门的钎剂。另外，硅青铜具有热脆性及熔化钎料下的自裂倾向。

4白铜的钎焊性

通镍合金的内层氧化物NiO，外层为铜的氧化物，这些氧化物都易于去除。应注意的是，应选用不含磷的钎料进行钎焊，如不采取正确的工艺措施，这种合金在熔化钎料下有产生自裂的可能。

总之铜和绝大部分铜合金都是比较容易钎焊的。只有含铝的铜合金，由于形成氧化铝的缘故，比较难钎焊。

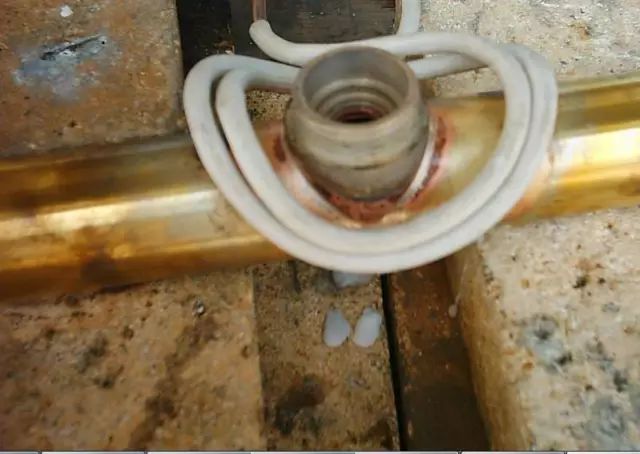

硬钎料及钎剂

硬钎焊铜时，可以采用黄铜钎料、通磷钎料和银基钎料。银基钎料的熔点适中，工艺性好，并且有良好的力学性能、导电和导热性能，是应用广的硬钎料。钎焊含铜量大的黄铜时，可以用银基钎料、铜磷钎料、和含锌量高的铜锌钎料。对含锌量大的黄铜，如H62黄铜，主要用铜磷钎料和银基钎料。

在铜锌钎料中，以BCu58ZnFe-R和BCu60ZnSn-R钎料钎焊的接头机械性能好。

铜磷、银铜磷和银铜锡钎料，具有自钎剂作用，不加钎剂在铜上就具有良好的润湿性。其中银铜磷和银铜锡钎料钎焊的接头塑性较好。

用银钎料钎焊铜和黄铜时，可以得到性能很好的接头。在这些银钎料中，BAg45CuZn钎料是综合性能好的一种。在银铜锌镉钎料中，BAg40CuZnCd的熔点低，工艺性良好，接头强度高，只是接头的冲击韧性比不含镉的银钎料低些。

用黄铜钎焊铜时，可采用硼砂或75%硼酸+25%硼砂作为钎剂。

用银基钎料钎焊铜和铜合金时，采用QJ101或QJ102可取得良好效果。钎焊铍青铜和硅青铜，采用QJ102。用银铜锌镉钎料（BAg40CuZnCd、BAg50CuZnCd）钎焊时，应采用QJ103。

钎焊铝青铜时，可以在钎剂中加入质量分数为10%-20%的硅氟酸钠，或者加入质量分数为10%-20%的YJ-6。这样就能很好的去除工件表面的氧化物。
